| 種 類 | 形 状 | 測定距離 | 視野幅 | スポットサイズ | 型 式 | 標準価格（税別） |
|---|---|---|---|---|---|---|
| 平行 ライン投光 反射型 |
 |
 |
17〜27mm | 約0.3×32mm | LS-100CN | 528,000円 |
| 型 式 | LS-100CN | |||
|---|---|---|---|---|
| 測定距離 | 100±25mm | |||
| 視野幅（受光範囲） | 幅17mm（距離75mm時）～幅27mm（距離125mm時） | |||
| 光 源 | 赤色半導体レーザ 波長655nm 最大出力1mW | |||
| レーザクラス | IEC/JIS | CLASS 2 | ||
| FDA | CLASS Ⅱ※1 | |||
| スポットサイズ※2 | 約0.3×32mm | |||
| リニアリティ | Z軸 | ±0.1% of F.S. | ||
| 繰り返し精度※3 | Z軸 | 2μm | ||
| 分解能※4 | X軸 | 25μm | ||
| サンプリング周期 | 代表値5ms（高精度モード：全視野測定時） 最速0.5ms | |||
| ディスプレイ | ドットマトリクスディスプレイ | |||
| 表示灯 | 電源表示灯（緑）/レーザ放射表示灯（緑） | |||
| 外部入力 | バンク/トリガ/ホールド/リセット/レーザ放射停止/オフセットから選択可能 | |||
| 制御出力 | 3出力 NPNオープンコレクタ100mA Max./DC30V 残留電圧1.8V 以下 | |||
| アナログ出力 | 4～20mA 測定範囲外 24mA 負荷インピーダンス 300Ω 以下 | |||
| 通信仕様 | RS-485 半二重 9.6k～４.0Mbps | |||
| 温度ドリフト（代表例） | 0.05% of F.S./℃ | |||
| 定 格 | 電源電圧 | DC12～24V（ +10%、-5％リップル含む ） | ||
| 消費電流※5 | 180mA以下（DC24V時） | |||
| 耐環境性 | 保護等級 | IP67 | ||
| 使用周囲温度/湿度 | -10～+40℃/35～85%RH( 結露・氷結なきこと) | |||
| 保存周囲温度/湿度 | -20～+60℃/35～85%RH( 結露・氷結なきこと) | |||
| 使用周囲照度 | 太陽光10,000 lx以下 HFランプ 3,000 lx以下 | |||
| 耐振動 | 10～55Hz 複振幅 1.5mm X,Y,Z 各方向2時間 | |||
| 耐衝撃 | 約50G（500m/s²） X,Y,Z各方向3回 | |||
| 適用法令 | EMC | EMC指令（2014/30/EU） | ||
| 環 境 | RoHS指令（2011/65/EU）、中国RoHS（令第32号） | |||
| 安 全 | FDA規制（21 CFR 1040.10および1040.11）※6 | |||
| 適用規格 | EN 60947-5-7 | |||
| NRTL認証 | UL Recognized Components アメリカおよびカナダ向け、近接スイッチとして認証 | |||
| ウォームアップ時間 | 約30分 | |||
| 材 質 | 本体：亜鉛ダイカスト・PC/投受光部：ガラス | |||
| 質 量 | 約300g | |||
● PNP出力タイプの型式は、LS-100CPです。
※1 FDAの Laser Notice No.56の規定に従い、IEC 60825-1：2014の基準にてCLASS Ⅱに分類されます。
※2 測定中心距離にて中心強度の1/e²(13.5%)で定義しています。規定のスポットサイズ以外にも漏れ光があり、
検出距離付近周囲に反射率の高いものがある場合は、その影響を受けることがあります。
※3 白ワーク中央5mm幅の平均高さ測定、スムージング8回、移動平均32回（初期設定時）において
※4 設置距離75mmにおいて
※5 制御出力の負荷電流は含まず、アナログ出力を含む
※6 Laser Notice No.56による相違点を除く。

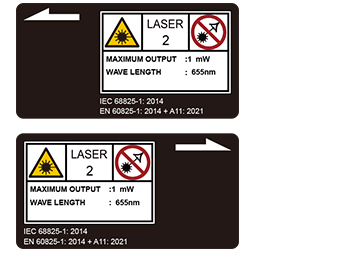

| 種 類 | 赤色半導体レーザ |
| 波 長 | 655nm |
| 出 力 | 1mW（最大） |
