透過型エッジセンサ
TD1シリーズ

あらゆるワークの
エッジ位置の測定・蛇行制御に

  • オプションの通信ユニット使用で、各種ネットワークに接続可能
  • エッジ位置と幅・すき間の測定に
  • コンパクト設計(W:9.6×D:21×H:61mm)

入出力回路図

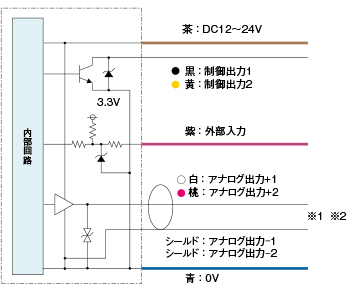

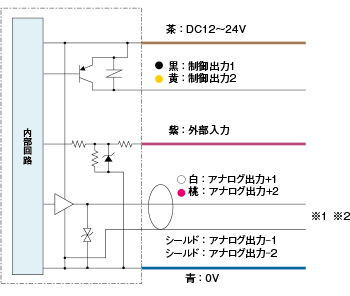

アンプユニット CDA-DM2
NPN設定時
PNP設定時

  • ※1. アナログ出力(+)/アナログ出力(-)はシールドケーブルを使用しアナログ入力機器までペアで配線してください。
  • ※2. アナログ出力(-)と外部機器のGNDとの間に電位差があるときは、下記の図のようにアナログ出力(-)と外部機器のGNDを接続してください。

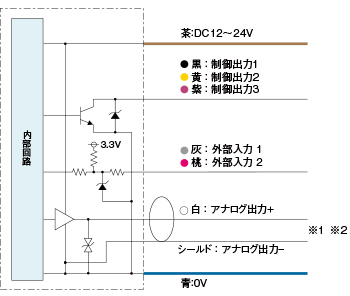

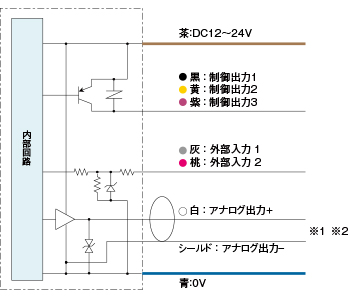

    • アンプユニット CDA-M/CDA-S
      NPN設定時
      PNP設定時

      • ※1. アナログ出力(+)/アナログ出力(-)はシールドケーブルを使用しアナログ入力機器までペアで配線してください。
      • ※2. アナログ出力(-)と外部機器のGNDとの間に電位差があるときは、下記の図のようにアナログ出力(-)と外部機器のGNDを接続してください。

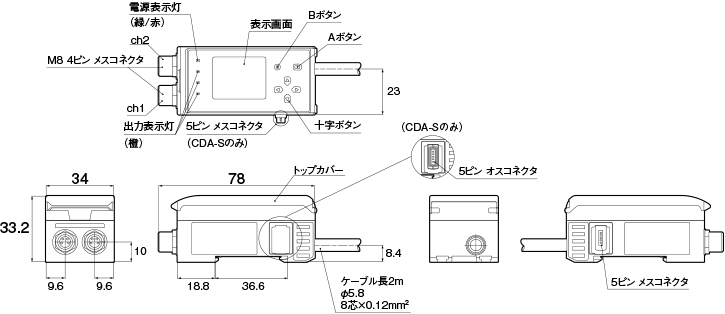

      外形寸法図

      単位:mm

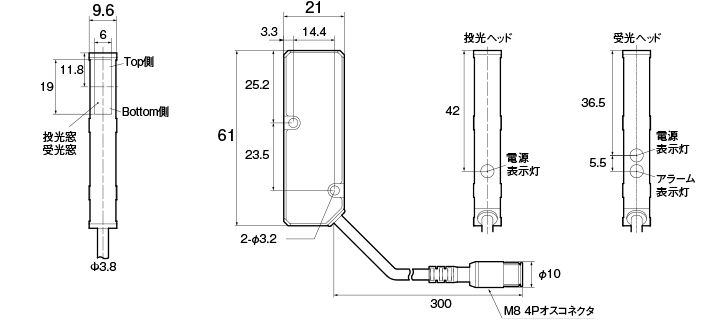

      TD1-010M8

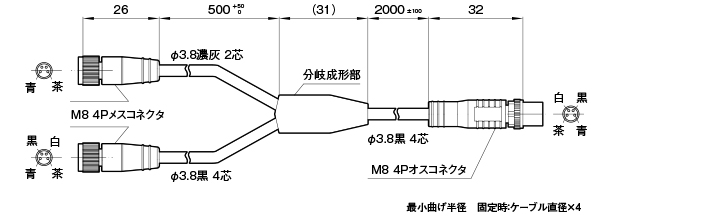

      Y字分岐型接続ケーブル
      TDCN-Y2-M8
      最小曲げ半径 固定時:ケーブル直径×4

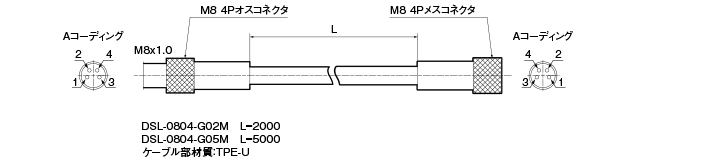

      センサ・アンプ間延長ケーブル
      DSL-0804-G02M/DSL-0804-G05M

      アンプユニット
      CDA-M/CDA-S/CDA-M2

      システム構成

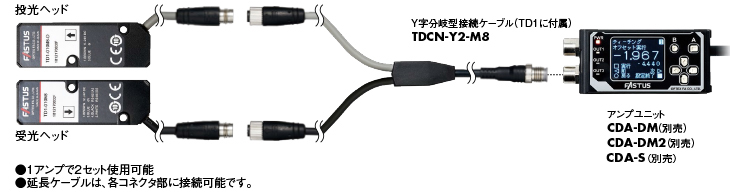

      システム構成図
