入出力回路図
IO-Link/アナログ出力タイプ

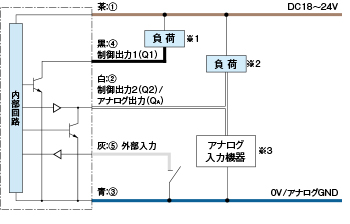

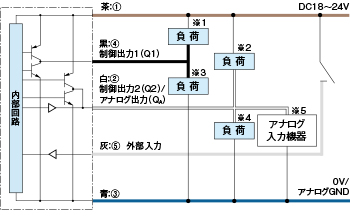

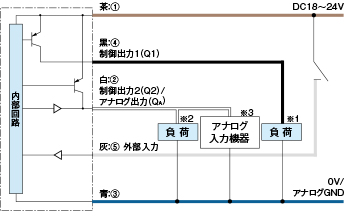

SIOモード（NPN設定時）
※1. 制御出力1（Q1）として使用時
※2. 制御出力2（Q2）として使用時
※3. アナログ出力（QA）として使用時
SIOモード（PNP設定時）
※1. 制御出力1（Q1）として使用時
※2. 制御出力2（Q2）として使用時
※3. アナログ出力（QA）として使用時
SIOモード（プッシュプル設定時）
※1. 制御出力1（Q1）としてNPN接続で使用時
※2. 制御出力2（Q2）としてNPN接続で使用時
※3. 制御出力1（Q1）としてPNP接続で使用時
※4. 制御出力2（Q2）としてPNP接続で使用時
※5. アナログ出力（QA）として使用時

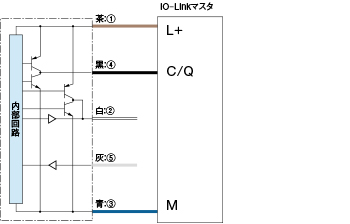

IO-Linkモード※1
※1.NPN設定時でIO-Linkに接続する場合、当社IO-Link
マスタURシリーズまたはシンクタイプ対応の
IO-Linkマスタをご使用ください。
コネクタ式
接続について
■ ①から⑤は、コネクタのピンNo.に相当します。
■ 使用しないリード線は個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。
注意事項
■ 電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
■ センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
■ 電源投入時（約3s）の過渡状態でのご使用は避けてください。
RS-485タイプ

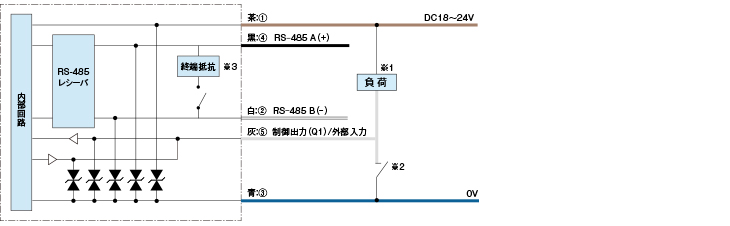

NPN設定（プッシュプル設定で負荷をNPN接続時）
※1. 制御出力（Q1）として使用時
※2. 外部入力として使用時
※3. 終端抵抗の初期設定はONになっております。
マルチドロップ接続時は、終端接続器以外はOFFにしてください。

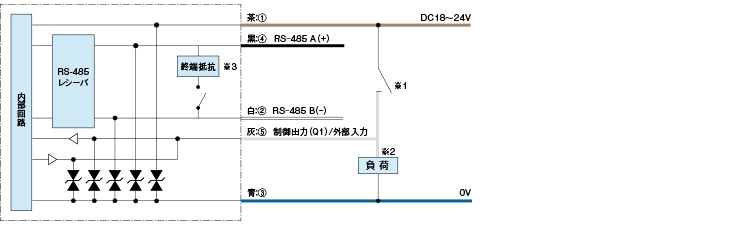

PNP設定（プッシュプル設定で負荷をPNP接続時）
※1. 外部入力として使用時
※2. 制御出力（Q1）として使用時
※3. 終端抵抗の初期設定はONになっております。
マルチドロップ接続時は、終端接続器以外はOFFにしてください。
コネクタ式
接続について
■ ①から⑤は、コネクタのピンNo.に相当します。
■ 使用しないリード線は個別に絶縁テープを巻くなどして、他の端子と接触しないようにしてください。
注意事項
■ 電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
■ センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
■ 電源投入時（約3s）の過渡状態でのご使用は避けてください。

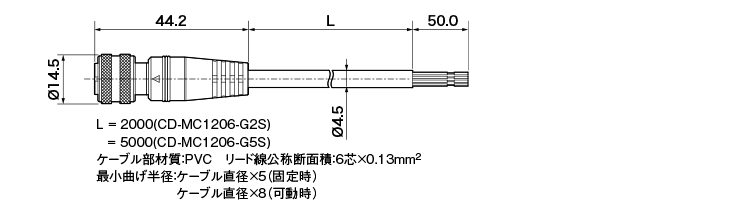

6芯ツイストペアケーブル
（CD-MC1206-G□S）
マルチドロップ用 8芯ツイストペアケーブル
（CD-MC1208-G□M）

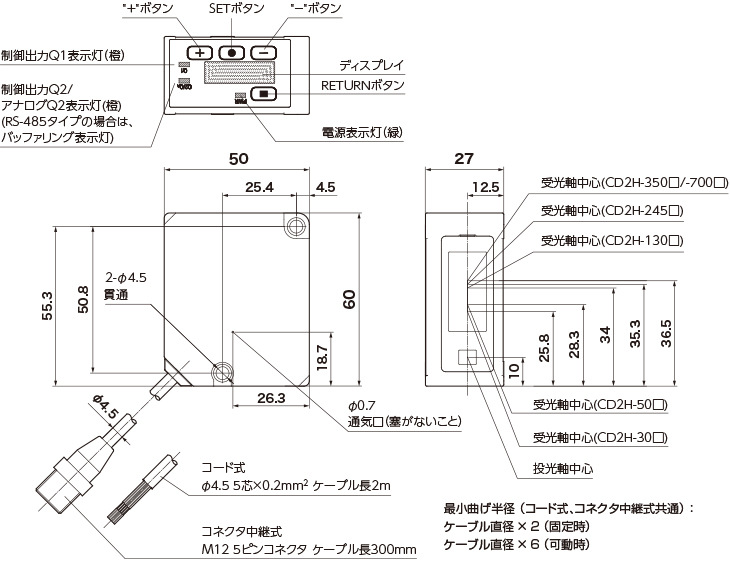

外形寸法図
単位：mm
本 体

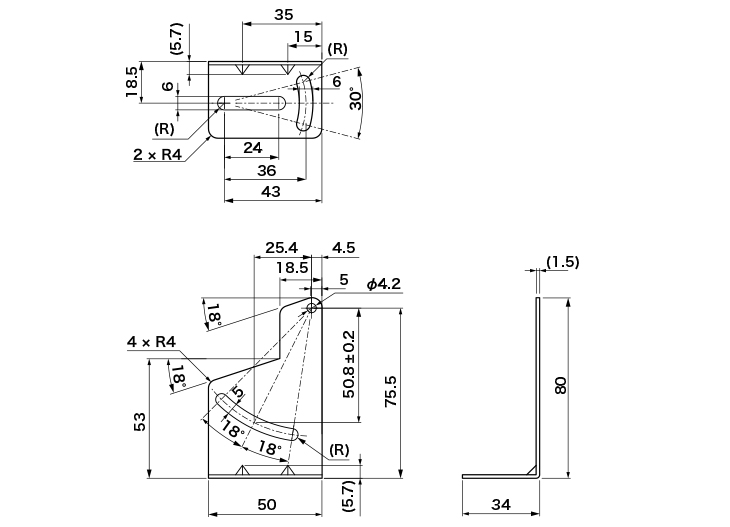

取付金具
BEF-WN-OD2000-B
IO-Link/アナログ出力タイプ用コネクタケーブル
コネクタケーブル

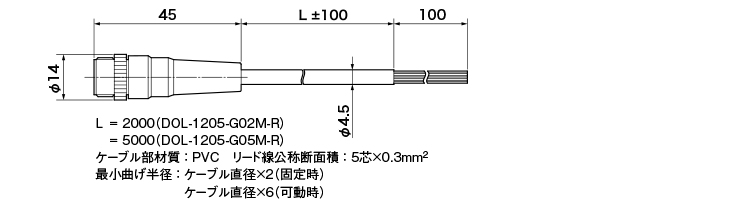

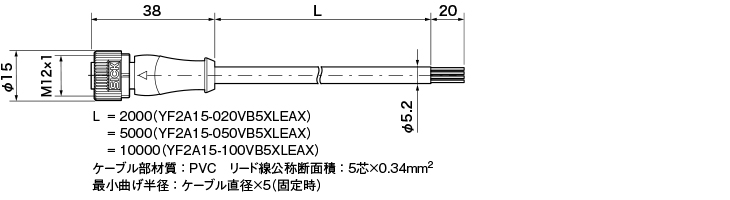

YF2A15-□□VB5XLEAX
コネクタケーブル（耐屈曲ケーブル）
DOL-1205-G02□M-R
RS-485タイプ用コネクタケーブル
6芯ツイストペアケーブル
CD-MC1206-G□S

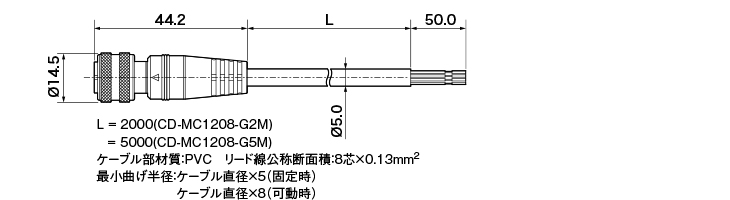

マルチドロップ用8芯ツイストペアケーブル
CD-MC1208-G□M
