■センサヘッド
| 種 類 | 測定範囲 | スポット サイズ |
分解能 | リニアリティ | 型 式 | 標準価格 （税別） |
||
|---|---|---|---|---|---|---|---|---|
| 拡散反射 モード |
正反射 モード |
|||||||
| 正反射型 | スポット |  |
約ø30μm | 0.01μm | − | ±0.05% of F.S. （±1μm） |
CDX-L15 | |
| ワイド | 約30×1000μm | CDX-LW15 | ||||||
レンジ |
スポット |  |
約ø30μm | 0.05μm | ±0.03% of F.S. （±3μm） |
±0.04% of F.S. （±2.4μm） |
CDX-30 | |
| ワイド | 約30×1000μm | ±0.015% of F.S. （±1.5μm） |
CDX-W30 | |||||
| ミドル レンジ |
 |
約ø70μm | 0.1μm | 測定範囲 65～85mm： ±0.018% of F.S. （±7.2μm） 測定範囲 85～105mm： ±0.03% of F.S. （±12.0μm） |
±0.03% of F.S. （±6.0μm） |
CDX-85 | ||
| ワイド | 約 70×2000μm |
（±6.0μm） |
CDX-W85 | |||||
| ロング レンジ |
スポット |  |
約ø120μm | 0.2μm | 測定範囲 110～150mm： ±0.03% of F.S. （±24μm） 測定範囲 150～190mm： ±0.04% of F.S. （±32μm） |
− | CDX-150 | |
| ワイド | 約 120×4000μm |
±0.015% of F.S. （±12μm） |
||||||
■センサヘッド（型式別仕様）
| 型 式 | CDX-L15 | CDX-LW15 | CDX-30 | CDX-W30 | |||
|---|---|---|---|---|---|---|---|
| 光学方式 | 正反射式 | 拡散反射設置時 | 正反射設置時 | 拡散反射設置時 | 正反射設置時 | ||
| 測定範囲※1 | 15±1mm | 30±5mm | 25.5±3.0mm | 30±5mm | 25.5±3.0mm | ||
| 光 源 | 媒 質 | 赤色半導体レーザ | |||||
| 波 長 | 655nm | ||||||
| 最大出力 | 0.39mW | ||||||
| レーザクラス | JIS/IEC | CLASS 1 | |||||
| FDA※2 | CLASS I | ||||||
| スポットサイズ※3 | 約ø30μm | 約30×1000μm | 約ø30μm | 約30×1000μm | |||
| リニアリティ | ±0.05% of F.S. （±1μm） |
±0.03% of F.S. （±3μm） |
±0.04% of F.S. （±2.4μm） |
±0.015% of F.S. （±1.5μm） |
±0.04% of F.S. （±2.4μm） |
||
| 分解能※4 | 0.01μm | 0.05μm | 0.05μm | ||||
| 繰返精度※5 | 0.01μm | 0.05μm | 0.05μm | ||||
| サンプリング周期 | 12.5μs / 25μs / 50μs / 100μs / 200μs / 500μs / 1ms / Auto | ||||||
| 温度特性 | -10～+40℃ | ±0.02% F.S./℃ | ±0.03% F.S./℃ | ±0.01% F.S./℃ | ±0.02% F.S./℃ | ||
| +40～+50℃ | ±0.03% F.S./℃ | ±0.1% F.S./℃ | ±0.03% F.S./℃ | ±0.04% F.S./℃ | |||
| 質 量 | 約300g（500mm長コネクタケーブルを含む） | 約280g（500mm長コネクタケーブルを含む） | 約280g（500mm長コネクタケーブルを含む） | ||||
| 型 式 | CDX-85 | CDX-W85 | CDX-150 | CDX-W150 | |||
|---|---|---|---|---|---|---|---|
| 光学方式 | 拡散反射設置時 | 正反射設置時 | 拡散反射設置時 | 正反射設置時 | 拡散反射設置時 | ||
| 測定範囲※1 | 85±20mm | 81.5±10.0mm | 85±20mm | 81.5±10.0mm | 150±40mm | ||
| 光 源 | 媒 質 | 赤色半導体レーザ | |||||
| 波 長 | 655nm | ||||||
| 最大出力 | 0.39mW | ||||||
| レーザクラス | JIS/IEC | CLASS 1 | |||||
| FDA※2 | CLASS I | ||||||
| スポットサイズ※3 | 約ø70μm | 約70×2000μm | 約ø120μm | 約120×4000μm | |||
| リニアリティ | 測定範囲 65～85mm： ±0.018% of F.S. （±7.2μm） 測定範囲 85～105mm： ±0.03% of F.S. （±12.0μm） |
±0.03% of F.S. （±6.0μm） |
±0.015% of F.S. （±6.0μm） |
±0.03% of F.S. （±6.0μm） |
測定範囲 110～150mm： ±0.03% of F.S. （±24μm） 測定範囲 150～190mm： ±0.04% of F.S. （±32μm） |
±0.015% of F.S. （±12μm） |
|
| 分解能※4 | 0.1μm | 0.1μm | 0.2μm | ||||
| 繰返精度※5 | 0.1μm | 0.1μm | 0.2μm | ||||
| サンプリング周期 | 12.5μs / 25μs / 50μs / 100μs / 200μs / 500μs / 1ms / Auto | ||||||
| 温度特性 | -10～+40℃ | ±0.01% F.S./℃ | |||||
| +40～+50℃ | ±0.03% F.S./℃ | ||||||
| 質 量 | 約280g（500mm長コネクタケーブルを含む） | ||||||
○ CDXシリーズのセンサヘッドは、「輸出貿易管理令 別表第一 2-(12)測定装置に該当しております。分解能に制限を加えた非該当品については、こちらを参照してください。
【測定条件】
特に指定のない場合、以下の測定条件で測定したものとします。
周囲温度：25℃（常温）、電源電圧：DC24V、サンプリング周期：50μs、移動平均回数：256、メディアンフィルタ：31、測定中心距離、標準対象測定物（15mm/30mmタイプは[正反射：ガラス]、
85mmタイプは[正反射：アルミ蒸着ミラー]、[拡散反射：可視光遮蔽性セラミック]）。またセンサヘッドは、アルミ治具にて固定して測定しています。
※1.サンプリング周期を最速の12.5μsに設定した場合、測定範囲が狭くなります。下記Near/Center/Farから1つを選択して使用してください。
| 型 式 | 測定範囲 | |||
| Near | Center(初期値) | Far | ||
| CDX-L15/-LW15 | 14.0～14.6mm | 14.4～15.4mm | 15.3～16.0mm | |
| CDX-30/-W30 | 拡散反射設置時 | 25.0～28.1mm | 27.8～31.9mm | 31.1～35.0mm |
| 正反射設置時 | 22.5～24.0mm | 22.8～27.9mm | 26.7～28.5mm | |
| CDX-85/-W85 | 拡散反射設置時 | 65.0～77.7mm | 73.5～90.8mm | 84.8～105.0mm |
| 正反射設置時 | 71.5～74.3mm | 70.6～86.9mm | 81.0～91.5mm | |
| CDX-150/-W150 | 110.0～134.4mm | 124.8～166.3mm | 150.2～190.0mm | |
※2.FDAのLaser Notice No.56 の規定に従い、IEC 60825-1:2014の基準にてCLASS1に分類されます。
※3.測定中心距離にて中心強度の1/e2 (13.5%)。規定のスポットサイズ以外にも漏れ光があり、検出距離付近周囲に反射率の高いもの■センサヘッド（共通仕様）
| 電源電圧 | DC12～24V（±10%、リップルを含む） | |
| 消費電流 | 340mA（DC12V時）、180mA（DC24V時） | |
| 通信インタフェース | Etherne（t 100BASE-TX）/IEEE1588対応 | |
| 外部入力 | レーザ放射停止、ホールド/リセット、ストレージ開始、オフセットから選択可能 | |
| 表示灯 | リンク表示灯（緑）/ パワー表示灯（橙/ 緑/ 青/ 赤） | |
| 耐環境性 | 保護等級 | IP67（コネクタ部を含む） |
| 使用周囲温度/湿度 | ‒10～+50℃ / 35～85% RH（結露・氷結なきこと） | |
| 保管温度/湿度 | ‒20～+60℃ / 35～85% RH（結露・氷結なきこと） | |
| 使用周囲照度 | 白熱灯：3,000 lx 以下、蛍光灯：10,000 lx 以下 | |
| 耐振動 | 10～55Hz 複振幅1.5mm X, Y, Z 各方向 2時間 | |
| 耐衝撃 | 50G (500m/s²) X, Y, Z各方向 3回 | |
| 適用法令 | EMC | EMC指令（2014/30/EU） |
| 環 境 | RoHS指令（2011/65/EU）、バッテリー規則（(EU)/2023/1542）、中国RoHS（令第32号） | |
| 安 全 | FDA規則（21 CFR 1040.10および1040.11）※6 | |
| 適用規格 | EN 60947-5-2、IEC 60825-1 | |
| NRTL認証 | UL Recognized Components アメリカおよびカナダ向け、近接スイッチとして認証 | |
| ウォームアップ時間 | 約30分 | |
| 材 質 | 本体：アルミダイカスト 投光窓：ガラス | |
※6.Laser Notice No.56 による相違点を除く。

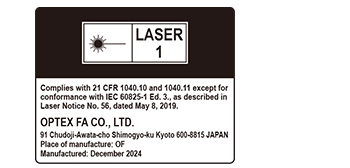

| 種 類 | 赤色半導体レーザ |
| 波 長 | 655nm |
| 出 力 | 390μW/（CLASS 1） |
